電弧爐煙塵收集采用半密閉罩形式，煙塵捕集率達到以上，屋頂不冒黃煙(目測)，崗位粉塵小于10mg/m3，系統具有煙塵捕集、凈化、粉塵回收的綜合治理功能，較地電弧爐冶煉時對環境造成的污染問題，同時為操作人員提供的工作環境。

電弧爐除塵器整體治理方案：

一、設計依據

①現場測量數據。

②吸收國內治理電爐煙塵的成功經驗。

③有關的各項政策、法規及標準。

二、關鍵技術采用

①半密閉集煙罩系統。

②低阻、中溫、大流量系統。

③長袋脈沖除塵器:清灰效果好，抗結露，長期低阻穩定運行。

三、電弧爐煙塵治理方案：

①電弧爐的煙塵捕集形式?jīng)Q定采用半密閉集煙罩。這種形式捕集效果好，，同時也不影響冶煉工藝，特別適合中小型電爐的煙塵捕集。

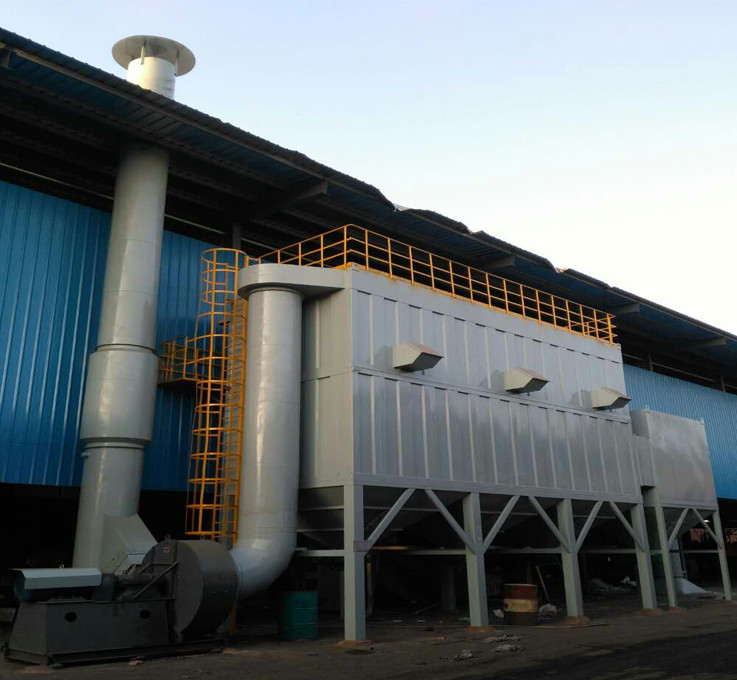

②電弧爐采用半密閉罩進行煙氣捕集，捕集后的煙氣經過各自的風管及風量調節閥后匯入總管，并引入一臺DXLMC脈沖布袋除塵器中凈化，凈化后的氣體通過引風機送入排氣筒再排入大氣。

③系統設計：

a.電爐除塵器設計成高架布置，風機及電機設置在除塵器底部，充分利用了場地空間。

b.捕集系統采用半密閉罩，除塵效果優良。

c.風機采用變頻或液偶調速系統鑄造廠的工作狀況并達到節約用電的目的。

d.控制系統采用PLC加上位機的形式；下位機采用硬件為S7系列PLC；上位機為工控機及液晶顯示屏，全程動態模擬跟蹤顯示，多畫面在線模擬顯示系統運行情況；

e.除塵器采用DXLMC型在線清灰脈沖長袋除塵器，長期運行性強，其中壓縮空氣經干燥凈化處理，布袋噴吹抗結露。
