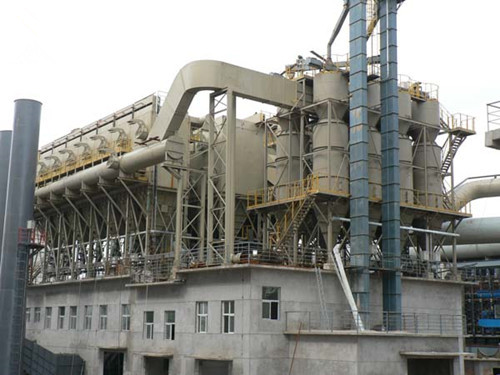

焦化廠除塵器、焦?fàn)t地面除塵站是恒興環保專門為焦化廠焦?fàn)t、裝煤、出焦、地面站配套的一款除塵設備。該除塵系統已被各地多個焦化廠企業應用，均達到了很好的除塵效果。其具有性能、設計符合標準、除塵等特點。

一、焦化廠地面除塵站概述

LCMD大型低壓長袋脈沖除塵器是環科公司綜合了分室反吹和脈沖噴吹清灰等諸類除塵器的優點，克服了分室反吹清灰強度不夠、脈沖噴吹清灰與過濾同時進行會產生粉塵再吸附現象的缺點，具有占地面積小，運行穩定、性能穩定、濾袋使用壽命長、除塵、維修方便等特點，廣泛應用于電力、水泥、鋼鐵等行業。

為除塵器能長期、穩定、運行，我公司對除塵器采取以下主要措施：

1．正確合同選型

袋式除塵器的合理選型是影響除塵器濾袋壽命的關鍵。除塵器選擇過小，將會使濾料的過濾風速提高，從而大幅度降低濾袋的使用壽命。選擇過大，則又將增加投資，造成不的浪費。我們?cè)谶x型時，充分考慮煙氣性質、粉塵濃度等一系列因素，根據濾料的使用要求，合理設計氣流的上升速度、出入閥門風速。

2、考慮在線檢修

除塵器的設計采用了離線清灰功能，設置了進出風閥，袋室之間   隔離；同時每個室均配有冷風及控制系統，這樣檢修時只需將該室關閉即可，不影響設備的運行。

3．選擇的脈沖閥

對于除塵器清灰關鍵部件——脈沖閥，我們采用上海袋配生產的淹沒式脈沖閥，該產品采用全自動生產加工工藝制造，具有100%的產品質量統一性，啟動關閉，閥體阻力低，在較低的氣源壓力下，也可很好地完成清灰工作，脈沖閥膜片、彈簧及電磁圈均滿足開閉100萬次的要求。

4．花板孔采用數控車床冷膜沖壓，花板的平整度及花板孔的精度，使濾袋懸掛垂直，減少了清灰過程中濾袋的相互碰撞，了濾袋的使用壽命。

5．采用非線性均壓噴吹管技術

  LCMD低壓長袋脈沖除塵器采用了非線性均壓噴吹管技術，該管每一條濾袋都保持較高工作效率。

  非線性均壓噴吹管技術可以噴管上各噴口同一時間噴吹量相等，通過氣體流暢模擬試驗室和計算設備完成技術的研制和測試，噴管在給定的壓力下各噴口噴吹量相差很小。

  噴管的每一個噴口都設有噴嘴，噴嘴采用流線設計，減少了高速氣流阻力和氣流偏心現象，引流孔使一次銹導空氣量就能達到5倍以上。

  噴管和噴嘴是整體設計，性強，安裝方便。

6．檢修方便，漏風率低

除塵器的干凈氣室也是其檢修室，雙節籠架的應用使室內檢修成為可能。一個檢修室僅留有一個檢修門，工人可以方便進出、在室內檢查并換濾袋。檢修門的漏風面積小，也使除塵器的漏風率大為降低。

7．采用氣流均化均風技術：對于大型袋式除塵器來說，入除塵器的氣流分布是非常重要的，如果氣流分布不均勻，就會造成局部濾袋的過濾風速偏高而導致濾袋破損，影響除塵器的正常使用和濾袋的平均使用壽命；我們?cè)谠O(shè)計中采用兩級氣流分布措施，采用氣流分布板和氣流分布調節閥；氣流分布板了含塵氣體按要求的能道進入袋式而不至于直接沖刷濾袋，并且粗顆粒的粉塵直接落入灰斗，減輕了濾袋的過濾負荷；氣流調節閥的作用是進入各室的風量基本均勻，并可以方便調節；為了能夠達到這個目的，我們?cè)诟魇已b有壓力檢測裝置，隨時顯示各室的阻力變化情況，并調節各進風口進氣閥，達到調節風量的作用。

8．采用多元模式控制技術

  采用PLC控制，手動、自動靈活選擇，運行參數可根據現場工況調節，適應性強。

  可不停機室外換袋、檢修、操作維護簡單、。

  可根據工藝需要采用多點測溫自動溫控系統，且氣源可集中控制，系統運行、穩定、。

二、焦化廠布袋除塵器工作原理

LCMD型低壓脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室，由于設計中袋底離進風口上口垂直距離有足夠、合理的凈空,氣流通過適當導流和自然流向分布,達到整個過濾室內氣流分布均勻；含塵氣體中的顆粒粉塵通過自然沉降分離后直接落入灰斗、其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱體、排風管排出。

濾袋采用壓縮空氣進行噴吹清灰，清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴口噴向?yàn)V袋，與其引射的周圍氣體一起射入濾袋內部，引發濾袋抖動并形成由里向外的反吹氣流作用，附著在濾袋外表面的粉塵，達到清灰的目的。

隨著過濾工況的進行，當濾袋表面積塵達到量時，由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖閥噴吹，壓縮氣體以促的時間順序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成的清灰作用，抖落濾袋上的粉塵。

落入灰斗中的粉塵經由卸灰閥排出后，利用輸灰設施集中送出。除塵器灰斗配置壓縮空氣炮清堵裝置或倉壁振打器，除塵器灰斗卸灰的順利進行。在除塵器的灰斗上安裝了料位計易于料位檢測。

除塵器具有在線、離線二狀態清灰功能和離線檢修功能。除塵器設置有濾袋檢漏裝置用于檢測濾袋狀況，并設置溫度、濕度、差壓等在線監測裝置。

除塵器的控制（包括清灰控制等）采用PLC控制。整套除塵系統的控制可實行自動化無人值守控制，并可向工廠大系統反饋信息、接受工廠大系統遠程控制。

所有的檢修維護工作在除塵器凈氣室及機外執行，無須進入除塵器內部。

三、焦化廠除塵設備機械結構：

除塵器主要由上箱體、中箱體、氣流分布裝置、濾袋、骨架、灰斗、支架、卸灰設備、噴吹裝置、氣路系統、保溫、爬梯、控制設備等組成。
