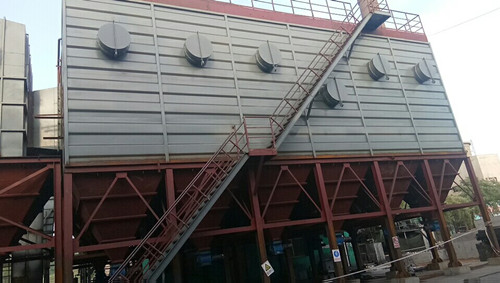

恒興焦化廠機側地面除塵站是針對裝煤、推焦時產生的煙氣進行處理的一款設備，我公司選型為離線脈沖袋式除塵器，設計時采用的裝煤阻火布袋除塵地面站工藝除塵，煙塵經除塵地面站設備凈化后，煙塵收集率在以上，除塵效率達以上，外排氣體含塵濃度低于排放標準，符合環保標準要求。

恒興焦化廠焦?fàn)t機側地面除塵站由離心風機、主電機、變頻器、儀表系統、循環冷卻水系統、壓縮空氣系統及管網系統組成。在煉焦生產過程中，煙塵通過導管被吸入除塵干管，在重力除塵器內將大顆粒粉塵分離，直接流入灰斗，較小的粉塵均勻地進入布袋除塵器中部的箱體后，吸附在濾袋的外表面上，含塵氣體經濾袋過濾后進入凈氣室，經排風管排入大氣。當濾袋阻力達到限定值1500Pa時，清灰裝置按差壓程序打開電控脈沖閥進行脈沖噴吹，此時壓縮空氣將濾袋表面附著的粉塵抖落，經灰斗由排灰機構排出。該焦?fàn)t地面站除塵系統采用PLC自動控制技術，由除塵地面站中控制室集中監控，同時還設置了手動控制開關，便于檢修。

焦化廠機側除塵器的性能特點

1、對兩臺裝煤進行改造，在煤箱前部，與爐柱間的位置加設移動伸縮的活動密封罩，密封罩由液壓油缸驅動。密封罩為L形，煤箱兩邊各設一個，前端貼近爐柱，左右側與煤餅貼近，形成密封罩，減少野風的進入，使從碳化室逸出的煙氣從密封罩內上升進入設在密封罩上部的吸塵管道內。

2、除塵站設置工藝管道、粘附性煙氣吸附裝置、除塵器、平衡閥、預噴涂裝置、卸輸灰裝置、引風機組、煙囪、電氣控制等，風機采用變頻控制。

3、在整座焦?fàn)t機側爐柱上方及托架下方設置擋煙板，在機側形成高度和長度一致的密封面。在推焦、裝煤機上增設爐口煙罩、爐口擋板、機上管道。機上管道由推焦吸口、裝煤吸口、爐蓋吸口、皮帶小車、管道組成。

4、在除塵器的主管道上適當位置設置一臺混風閥，調節突發煙氣的溫度，進入除塵器的煙氣溫度控制在規定的范圍內。在混風閥前后的煙氣管道內各設置一個測溫點，混風閥根據測溫點的溫度來控制混風閥的自動啟閉。

5、箱體安裝了泄爆閥，提高了設備的性。

6、清灰控制：清灰方式設手動和自動方式，自動設為定時方式。清灰控制和風機或主電機連鎖實現清灰 PLC 控制程序的自動運行。手動、定時和定壓清灰操作可互相轉換。壓差檢測點分別設置除塵器的進、出口總管上。

7、卸灰控制:主要控制倉壁振動器、刮板輸送機等，可由安裝在卸灰閥附近的操作箱進行控制，倉壁振動器由 PLC 進行控制，當刮板輸送機運轉時，倉壁振動器開始振動，振2秒停5秒，時也可轉換成手動控制。除塵器的各輸卸灰設備運行和停止設互鎖功能，控制設為現場人為手動控制方式。
