10噸燃煤鍋爐布袋除塵器除塵器結構特點

發布時間：2021-04-20

恒興設計的10噸燃煤鍋爐布袋除塵器根據鍋爐的噸位選擇的風量，控制過濾風速不超于0.8m/min，了超低排放的同時又延長了布袋的使用壽命。

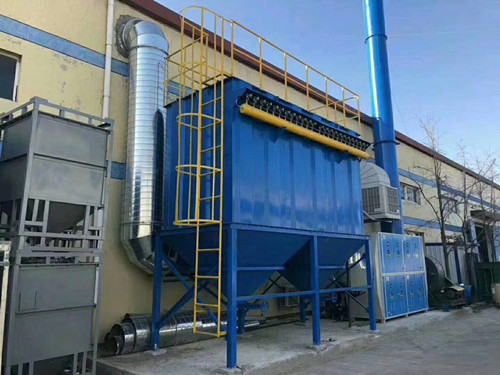

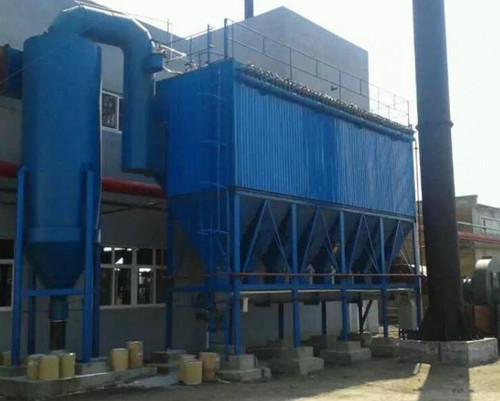

10噸燃煤鍋爐布袋除塵器除塵器結構：

1、箱體部分由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。

2、濾袋總成。濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，并能延長濾袋的使用壽命。濾袋規格為：￠130×2450mm、￠130×6000mm、￠160×6000mm三種，采用聚苯硫醚針刺氈(PPS/PPS504CS17、處理)。

3、導流裝置：采用的進風方式，設計的煙氣分配裝置。不但能分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋。進一步提效率。提高濾袋的使用壽命。

4、脈沖噴吹系統：反沖氣箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。GDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。

5、出灰系統由電振動器(空氣炮)、電加熱器、灰位指示器組成。電振動器(空氣炮)灰塵具有好的流動性。

6、控制系統主要由脈沖噴吹控制儀、MC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

7、離線保護系統：主要由旁路閥、緊急噴水系統、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。

10T燃煤鍋爐除塵器的特點：

1、選用了的脈沖閥配置，使用壽命不低于五年。

2、濾料PPS制作除塵布袋，使用壽命不低于兩年，用戶如有要求，可提出。

3、鍋爐除塵器經過了仔細打磨除銹，并且噴涂了漆和面漆，抗風、曬、雨。

4、可根據現場位置來設計外形尺寸，以滿足現場情況，具有外形"任意性"。

小型燃煤鍋爐除塵器結構合理，使用方便，除塵器的阻力低，凈化，煙塵的排放量可以達到醉新的排放標準，非常適用于小型鍋爐的安裝使用。
