焦化廠地面站除塵器的推焦工藝和裝煤流程

發布時間：2018-10-11

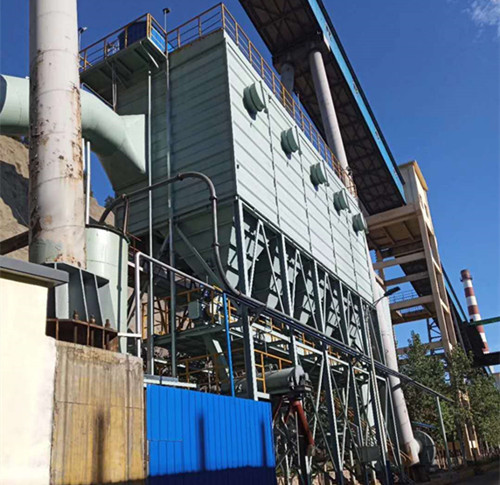

焦化廠地面站除塵器是河北恒興河北公司在原來的焦化廠除塵系統的基礎上改造升級而成，焦爐地面除塵站一般分為裝煤除塵和出焦除塵兩個部分，如下?！　?/p>

1、出焦除塵治理部分：焦炭經推焦車推出焦爐時產生大量煙塵，經由吸氣罩在負壓作用下將煙塵收集起來，送入集塵管道，經冷卻器對煙塵進行冷卻并去除火焰后進入布袋除塵器，經除塵器處理后，干凈的氣體進入大氣。

2、裝煤煙塵治理部分，裝煤煙塵治理難點在于裝煤時，產生的煙塵很輕且粘性很大，如果處理不妥，整個體系不能正常工作。裝煤時煤餅被推入碳化室，爐頭產生的煙塵被大爐門密封在碳化室內，上部殘余煙塵進入負壓狀況集氣罩，經導煙燃燒車充分燃燒后進入地面除塵站。

焦化廠地面除塵站的除塵工藝流程

（一）地面站推焦除塵流程

焦爐出焦的大量高溫含塵煙氣，經導焦槽上大型吸氣罩捕集后，通過接口翻板閥進入集塵主管，送入蓄熱式冷卻器冷卻，然后進入袋式除塵器凈化。凈化后的煙氣通過風機、消音器及煙囪排入大氣。通過布袋除塵器和冷卻器捕集下來的粉塵經氣動雙層排灰閥進入刮板輸送機，再由斗式提升機將粉塵送入粉塵倉，后由加濕卸灰機定期將粉塵裝入汽車運出。為節省電能，在通風機和電機之間配置了調速型液力偶合器，通過摩電道將信號傳輸?shù)匠龎m站地面控制系統，通風機由低速轉為高速時產生較大的吸力，將粉塵抽到除站進行處理，推焦后，偶合器勺管由高位轉為低位，風機由高速變?yōu)榈退佟?/p>

在通風機由高速轉為低速時，開啟冷風閥及旁通閥，使除塵器在清灰時處于離線狀態，同時使冷卻器蓄熱板冷卻，為下次出焦做準備。脈沖電磁閥自動進行脈沖反吹，然后振動器振打排灰。

（二）地面站裝煤除塵流程

在裝煤過程中產生的煙氣由接口翻板進入除塵管，然后和預噴涂料倉來的預噴涂料混合進入脈沖袋式除塵器凈化，凈化后的煙氣經除塵器管道排入大氣。在除塵中被捕集下來的粉塵經氣動雙層排灰閥排入刮板運輸機，由斗式提升機將粉塵送入粉塵倉，后由加濕卸灰機定期將粉塵裝入汽車運出。煤車打開接口蓋時自動將信號送到地面站使風機高速運轉，裝煤后風機自動轉為低速，脈沖控制儀啟動進行脈沖反吹，然后進行振打，排灰。
