恒興電爐除塵器設計方案

發布時間：2019-04-11

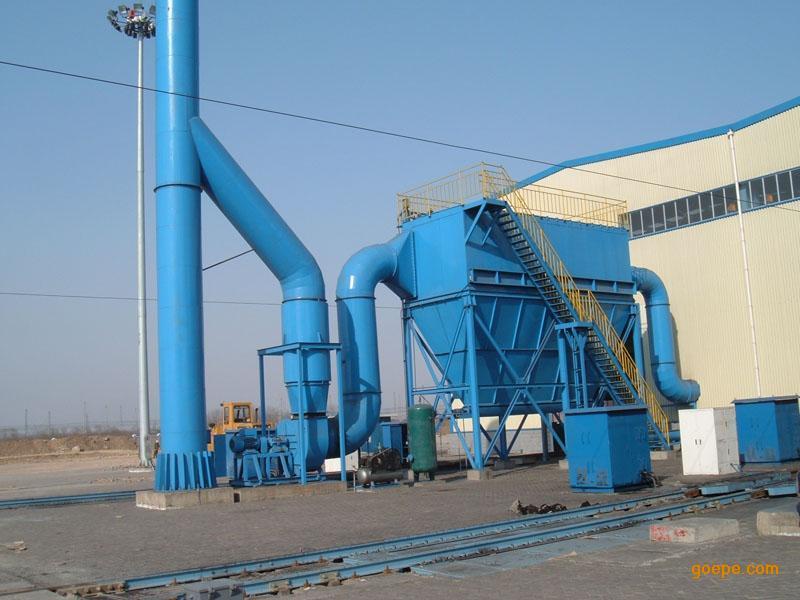

電爐冶煉過程中，會產生大量的煙塵散發于空氣中，嚴重污染環境，同時也影響工人的健康。電爐除塵器凈化系統工藝流程的設計考慮電設備冶煉工況，煙氣的捕集形式根據電爐生產的工藝布置可以設計為低位傘形罩或是密閉式移動罩形式，含塵氣體通過主煙氣管道引入脈沖布袋除塵器凈化，凈化后的潔凈氣體再通過一臺引風機送入排氣筒排入大氣。在環境的同時了正常冶工況，防止大氣污染起到良好的效果。

1、電爐除塵器處理煙氣的特點

一是煙氣量和熱含量大，煙氣帶走的熱量約為輸入能量的百分之33;二是煙塵極細，小于1um的占百分之90左右，且煙塵容量較輕，僅為每立方200kg;三是煙塵的主要成分為FeO。

2、 電爐除塵器煙氣凈化回收工藝

電爐除塵器的裝置系統為：將來自電爐的煙氣，在離心式主風機的抽吸作用下，煙氣電爐內引出，沿著煙道首入一個二次燃燒室及預除塵器;把粗粒和火星分離開來，使其煙塵充分燃燒，燃燒后的煙氣進入一個熱交換器降低煙氣溫度，然后用風機送入袋式除塵器，粉塵滯留在濾袋外表面，凈化后的煙氣經除塵器頂部排入大氣，灰斗下的微粉由人工或機械入袋輸出。

中頻電爐除塵器主要設備選型

（1）電爐捕集罩：為90%的煙氣捕集率，在電爐煙氣凈化系統中采用固定罩+移動式(半)密閉罩的捕集方式。采用移動式密閉罩具有捕集、投資省的特點。 移動式(半)密閉罩主要由固定壁板和固定吸風嗽叭、活動加料操作門等組成。加料時活動門開啟，待料籃吊至爐頂上空時，大門逐漸關小，僅留出一條滿足料籃鋼絲繩活動的縫，能滿足生產的需要。加料完畢后活動門關閉。 移動罩由兩組減速傳動裝置和兩個滾輪組成一體，沿廠房屋架方向在導軌上直線運動。

（2）LF精煉爐捕集罩：精煉爐采用移動式側吸罩的捕集煙氣方式，對于20噸LF爐，其成份較為穩定，煙氣量較小，移動式側吸罩按進風面積和進風速度計算排煙量。

（3）管道配置： 根據上述計算工況煙氣總量。系統管道配置如下：

1)所有管道流速按18m/s及各自流經的煙氣流量計算管徑;

2)管道每隔15米設置Φ600積灰清掃孔;

3)管道每隔5米設加強圈;

4)管道系統設置系統風量調節閥;

5)管道按規范設置膨脹伸縮節;

6)管道的布置應有的角度。

電爐除塵器制造及驗收標準和規范

1）制造驗收按《脈沖噴吹類袋式除塵器》和《環境保護產品技術要求脈沖噴吹類袋式除塵器》（HJ/T 328-2006）的要求；

2）濾袋驗收和檢驗按《環境保護產品技術要求 袋式除塵器 濾袋》要求；

3）袋籠驗收按《環境保護產品技術要求 袋式除塵器 濾袋框架》要求

4）脈沖閥驗收按《環境保護產品技術要求 袋式除塵器用電磁脈沖閥》要求

5）控制柜制造和檢驗按《袋式除塵器用時序式脈沖噴吹電控儀》要求

6）鋼材材質Q235符合《碳素結構鋼》要求

7）螺母，螺栓和螺釘緊固件機械性能符合《緊固件機械性能》要求。

售后服務：

1、保修期:

我公司所提供設備的保修期為一年，在保修期內，供方技術人員定期尋訪用戶，并在接到報修通知后24小時內出發前往使用現場進行設備維修工作。保修期內由于設備本身或零部件出現的質量問題，由供方免費負責解決，由于買方人為原因造成的問題，供方將負責予以排除，材料和零部件費用由買方承擔。

2、長期技術服務:

為了供方所提供的設備始終處于良好的工作狀態，我公司在保修期后將為用戶提供長期的技術服務。所有用戶及所使用的設備名單都將編入我公司檔案，進入我公司長期技術服務體系。供方技術人員將在接到用戶報修通知后24小時內出發前往設備使用現場，進行設備的維修工作，供方還將定期回訪用戶和定期巡檢設備運行情況，聽取用戶的意見和要求。在設備運行期間，供方將積極協助用戶解決。有關設備使用可能遇到的所有技術問題，并及時向用戶提供有關設備使用的技術信息，幫助用戶進行技術改造。
