恒興布袋除塵器：脈沖袋式除塵器結構組成

發布時間：2019-05-12

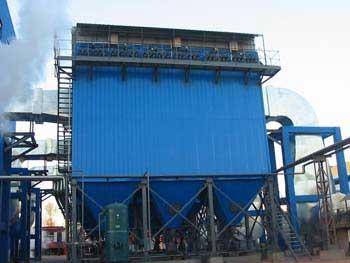

恒興脈沖布袋除塵器結構組成：由進風口、過濾室（濾袋、濾袋框架）、清潔室（脈沖噴吹裝置）、出風口、風機、灰斗（氣流分布裝置）和螺旋輸送機或葉輪卸料器、爬梯檢修平臺、護欄、電氣控制等組成。(上、下)、出口（上）方向位置，可據現場設計需要靈活選擇。

布袋除塵器工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。

1.上箱體：由可掀起的蓋板和出風口組成；

2.中箱體：由多孔板、濾袋裝置和文氏管組成；

3.下箱體：由進風口、灰斗和檢查門組成；

4.排灰系統：由減速裝置和輸灰、排灰裝置組成；

5.噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成；

6.控制儀表采用JMK—2型脈沖控制儀，WMK脈沖無觸點控制儀。

脈沖袋式除塵器特點：

1、清灰，除塵，排放濃度低，漏風率小，能耗少，占地面積少，運行穩定，經濟效益好。

2、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很。

3、進，出口風道布置緊湊，氣流阻力小。

4、脈沖噴吹清灰，清灰周期長，消耗低，可成倍提高濾袋與閥片的壽命。

5、采用上部抽袋方式，了換袋的操作運行。

6、單位體積處理風量大，除塵。

7、可直接處理含塵達1000g/Nm3的含塵氣體，經處理后氣體的排放濃度低于10mg/Nm3,也可根據用戶的要求，滿足嚴格的排放標準。

8、針對各種不同類型的煙氣，可采用不同的濾料來加以處理，使之達到排放要求，適應性強。

9、采用的脈沖閥，性能。脈沖閥使用壽命100萬次。

10、采用的PLC可編程控制器，定時或定阻自動噴吹清灰，實行自動化運行，耗氣量小，清灰，性能穩定。

11、可在線檢修。分室換袋維修不影響主機的運行。

脈沖噴吹袋式除塵器采用大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其他除塵器相比，具有清灰能力大，清灰的特點。針對鍋爐的煙氣除塵效果極為明顯。對保護環境、節能減排、潔凈生產都有著非常重要的意義。
