電袋復合式除塵器的整體結構

發布時間：2018-10-12

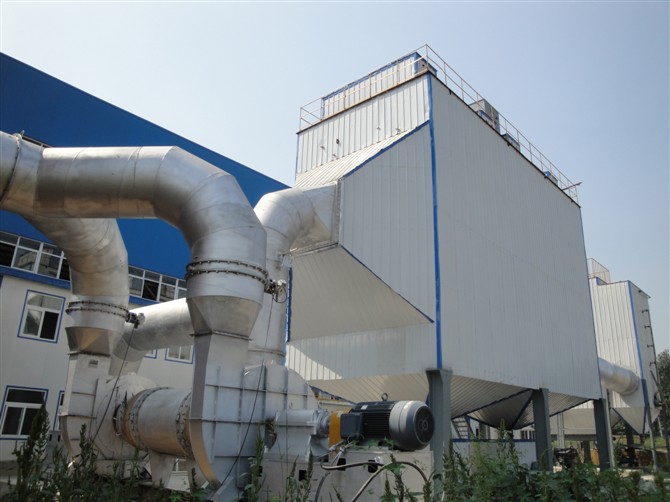

恒興電袋復合式除塵器是一種結合電除塵器與布袋除塵器的節能除塵器，它采用了靜電除塵和布袋除塵的原理，能充分發揮兩者的除塵優勢。具有除塵、透氣性強、濾袋阻力低、使用壽命長等特點。

電袋復合除塵器采用前電后袋結構，它利用前級電場的除塵性能先將煙氣中80%以上的顆粒物收集，并使通過電場且未被收集的少量顆粒物電離荷電。荷電后的顆粒物進入后級布袋除塵區，被濾袋攔截過濾捕集而達到凈化煙氣目的，同時降低了布袋除塵區的符合并并避免粗顆粒對濾袋的沖刷磨損。電袋復合式除塵器前級電場的預除塵作用和荷電作用為提高電袋除塵器的性能起了重要作用。

靜電除塵器改造電袋復合除塵器整體結構分為兩個部分：前級電場和后級布袋。

1、前級電場包括陰極系統、陽極系統、陰陽極頂部振打機構、高低壓供電裝置等。陰極系統是前級電場的心臟。它包括：陰極絕緣瓷支柱、陰框架、陰框架及電暈線（針刺線）、電纜引入室。一般電除塵器采用框架固定方式，陰極線垂直張緊在框架中，多根極線平行布置，與框架一起形成一片一片結構。陰極系統是產生電暈、建立電場的主要構件，它決定了放電的強弱；陽極系統由陽極板排組成。它的主要功能是捕獲荷電粉塵；陰陽極頂部振打機構的主要功能是將粘附在極板極線上的粉塵振打落入灰斗；高低壓供電裝置的主要功能是為陰極系統提供高壓直流電，為頂部振打機構提供低壓直流電。

2、后級布袋包括濾袋袋籠裝置、清灰系統、提升閥、壓力差壓及溫度檢測裝置、預涂灰裝置、旁路系統、控制設備等。濾袋袋籠裝置的主要功能是收集經過電除級后未被bu集細微粉塵；清灰系統指在壓差控制狀態下，當除塵器的壓差超過一個設定值時，plc(可編程邏輯控制器)會向脈沖控制器發送一個信號，脈沖閥打開后，氣包內的壓縮空氣瞬間釋放抵達濾袋內。當濾袋擴張時，堆積在外側的灰塵塊就破碎松脫并落到底部灰斗內；提升閥的主要功能是關閉布袋分室煙氣氣流實現離線清灰和離線檢修；壓力差壓及溫度檢測裝置的主要功能是檢測各項數據、保護設備及事故報警?？刂圃O(shè)備的主要功能是對電袋復合式除塵器各設備及閥門進行集中控制。
