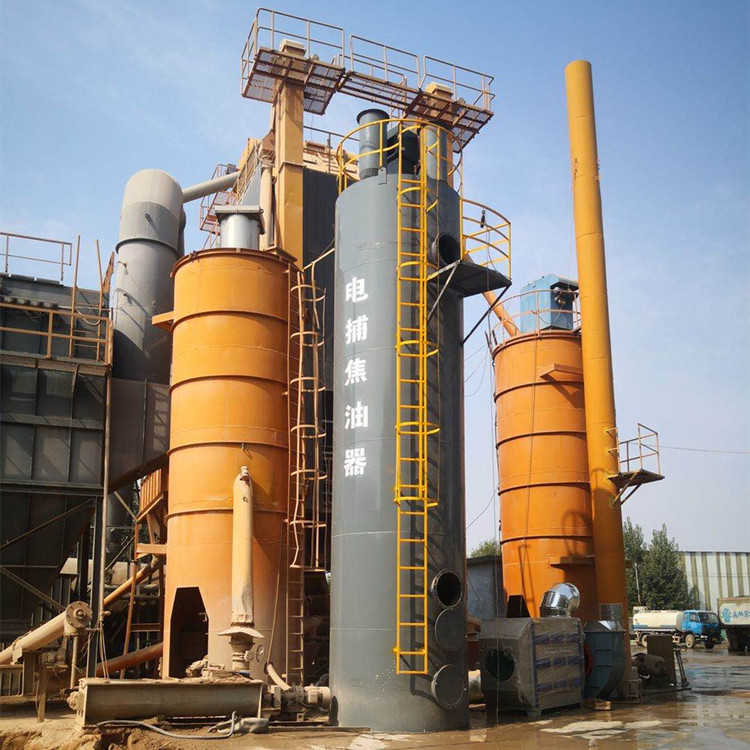

瀝青攪拌站配套10000風量蜂窩式電捕焦油器

發布時間：2021-08-28

瀝青攪拌站配套10000風量蜂窩式電捕焦油器具有捕焦油、阻力損失小、氣體處理量大等特點，不僅可后續工序對氣體質量的要求，提高產品回收率，而且可明顯操作環境。

電捕焦油器主要結構：

1、電纜終端盒：是在電捕焦油除塵器上接受高壓電纜送過來的高壓直流電的裝置。

2、穿墻套管：是電瓷件，由終端盒引出而進入支持絕緣子的過渡裝置。

3、支持絕緣子：是起兩個作用。一般都是有三只以上支持絕緣子以吊桿吊住電暈極的上框架，以保持上框架的穩定，但小型的就是采用單只支持絕緣子吊住上框架。另一個作用是通過其中的一只支持絕緣子引入高壓直流電源。

4、上框架與下框架：是安裝固定與穩定電暈極之用。上框架可以對電暈極在沉淀極中的位置進行調整。下框架主要是固定重錘來電暈極的調整及使電暈極處于垂直狀態，而并非為扭曲狀態。

5、電暈極：一般用304以上級別的不銹鋼芒剌組成。

6、沉淀極：一般是由厚度為2毫米的普碳鋼板卷焊而成，由于沉淀極總長為3500毫米左右，所以是由多段管對焊而成一整體。

7、分氣格板：這是由沖制的帶有孔眼的鋼板組成，通過分氣格板的目的是使煙氣能達到在全截面上的均勻分布，從而使所有的電暈極—沉淀極組都能起到除油的目的，分氣格板一般是分上下兩層。

8、外殼：是由鋼板卷焊而成，由頂蓋與筒體兩部分組成，外殼上有以下部件：

1)出入孔：進出電捕焦油器內用，同時作為檢修時采光用。

2)閥：閥作為事故時筒體與頂蓋同時泄壓之用，分為水平閥和垂直閥兩種。

3)進出口管道：一般煙氣管道是在筒體的下側放進入，出口煙氣管道在頂蓋的 ，也有的是另一側上方引出。

4)發散管：這是指在筒體的左右側安裝的，目的在于置換沉淀極管間的殘余氣體用的放散管。

5)蒸汽吹掃管：目的在于氣體置換時進入蒸汽。

9、焦油封：是收集電捕焦油器流下焦油的一種裝置，焦油封起到既能收集焦油，并能使其自流至焦油溝或焦油管中，同時又起了封住電捕焦油器內的煙氣，使之不向外泄露的作用。

恒興環保均為一手貨源，沒有中間商賺取差價，生產周期短，貨品品質有。本店商品均為實物拍攝，因電腦顯示器的色彩對于色溫等都有一點點差異。
