中頻電爐除塵器的設計工藝及流程

發布時間：2021-11-16

中頻電爐除塵器主要治理電爐熔煉時產生煙氣的節能凈化設備，中頻電爐在填料、熔煉鋁、銅、鐵過程中，會產生大量的高溫?zé)煔?，尤其是在配料時，煙氣大、嚴重影響生產與周邊環境，電爐除塵器采用吸塵、過濾攔截方式治理煙氣，凈化效率可達到。

1、設計要點：

中頻電爐除塵器煙道設計要根據場地情況合理布置，盡量減少?gòu)濐^及截面突變產生的局部阻力；為降低煙道沿程阻力，風速不宜過高，電爐除塵器煙道內流速定為19m/s，這樣即為較合理的流速。煙道要有足夠的長度，可使煙氣溫度降低到濾袋允許溫度以內，初定除塵系統煙道長度為100m。

為防止煙氣溫度過高燒毀除塵器濾袋，在除塵器入口煙道上設置一個冷風閥。冷風閥以溫控調節，在煙氣溫度高于除塵器設定允許溫度時冷風閥自動打開，煙氣溫度下降后關閉。

2、系統組成及工藝流程：

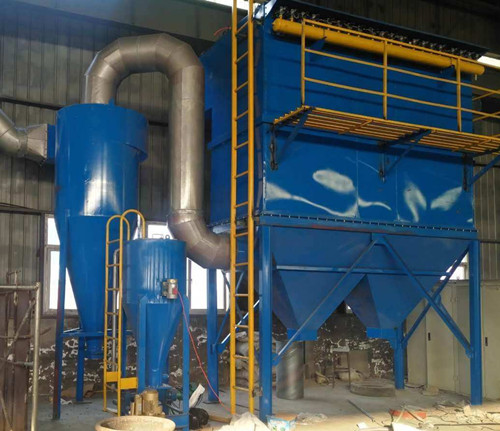

中頻電爐除塵系統由煙氣捕集器、煙道、除塵器、風機、排灰裝置、煙囪及電氣控制組成。

工藝流程：屋頂罩→半密閉集煙罩→ 煙道→袋式除塵器→風機→煙囪

煙氣經捕集器進入煙道，在足夠長的煙道中溫度降低到濾袋允許溫度后進入袋式除塵器，在除塵器中煙氣與粉塵分離，凈化后的煙氣經風機、煙囪排入大氣，收集的粉塵由排灰裝置排出。

恒興環保設計生產電爐除塵器是根據電爐熔煉鐵、鋁、銅等金屬產生煙氣特點、設計制作，適用于0.5噸、1噸、2噸、3噸、5噸、10噸、20噸、30噸等電爐使用，在爐口上方安裝密封式或旋轉搖臂吸塵罩，依靠引風機負壓吸力把熔煉產生的煙氣，通過管道，吸入電爐除塵器中，進行過濾、凈化處理。
