選礦廠破碎機除塵器結構設計

發布時間：2021-11-19

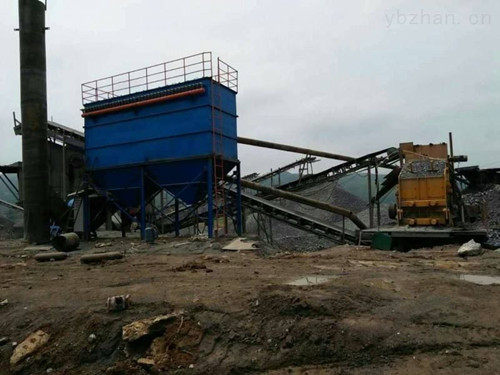

選礦廠破碎機除塵器具有切向進風、高壓風清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。

選礦廠破碎機除塵器工作原理：

選礦廠破碎機工作時產生的粉塵進入除塵器后，首入圓形旋風殼體，然后不斷旋轉，特有的離心力會將大顆粒的粉塵帶入灰斗內，而小部分的粉塵會在負壓的作用下，上升吸附在濾袋表面，當?shù)竭_(dá)預設清灰時間后，高壓反吹風機會自動打開(根據現場工況而定)，引進除塵設備上箱凈氣室內的純凈空氣進行清灰。

而且此類型選礦廠破碎機除塵器還不受任何氣源條件的限制，不像脈沖除塵器使用壓縮空氣進行清灰，配備一臺空氣壓縮機和一臺加熱器，因?yàn)楫?dāng)氣源內含有水分時，嚴重影響脈沖閥的使用和壽命。通常脈沖閥的使用壽命為一年，到時要更換，增加了運行費用和維護成本。

選礦廠破碎機除塵器結構設計說明：

1、除塵器本體由上箱體，中箱體和灰斗、卸料閥，支腿等組成。

2、中箱體袋室結構：袋室由厚度4mm冷軋鋼板折彎板拼接成，折彎板具有良好的抗彎強度，同時折彎板外形剛毅，箱體符合耐壓要求，箱體外觀質量，并。中箱體設風槽，通過風槽隔板形成進風槽和出風槽，在風槽口部設有帶法蘭連接的進風口和出風口。在風槽內部設置旁路，既節省空間又可減少材料。

3、上箱體為凈氣室，上箱體用4mm厚鋼板做花板，采用分室結構，每室設一提升閥和噴吹管，提升閥放在風槽頂部上方，用于離線清灰；噴吹管由噴頭，脈沖閥接頭組成，脈沖閥和提升閥分別由電磁鐵控制開閉，由控制器控制電磁鐵，實現脈沖閥開閉的自動控制；箱體上部設檢修門，檢修門設密封槽，在密封槽內放密封膠防止漏氣，整體漏風率小于3%。檢修門用于檢查和更換布袋，所有入孔門周圍設橡膠密封條，設壓板均勻壓緊。

4、本除塵器灰斗下方設置有自動卸料功能星型卸料閥，卸料閥能防止漏風和水汽進入，當灰斗積灰達到量時，卸料閥周期性地把積灰瀉出?；叶吩O(shè)有檢修門，方便檢修。、電控系統含脈沖噴吹控制，振打控制，溫度控制和空壓機控制等。采用性能穩定的控制器，除塵器正常運轉。
