靜電除塵器改造高頻電源技術的應用

發布時間：2021-12-09

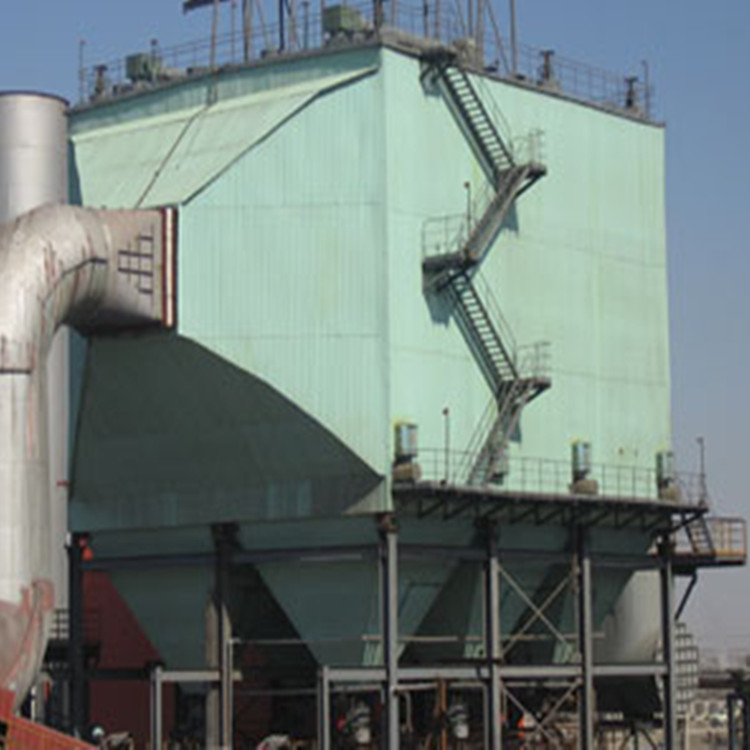

我公司靜電除塵器改造通過采用高頻電源技術，除塵器電場特性，提高電極吸塵能力，提高了除塵效率，通過的綜合應用改造，使原本超出現行排放指標近3倍的除塵器達到現行環保指標要求。

靜電除塵器改造高頻電源技術應用：

本方案不需要增加電場，保留原有殼體，對電場本體進行恢復性大修。同時增加一套煙氣調質裝置。改造后一、二電場供電系統采用ALSTOM高頻電源SIR及相應的集成控制系統。

1.電除塵器本體改造方案主要內容包括:

a)保留進出口煙箱，對除塵器本體的進氣煙箱氣流均布板進行更換;

b)對電除塵器殼體的腐蝕壁板進行更換補漏，局部位置增加強度;

c)對現有一、二、三電場陰、陽極系統進行恢復性大修，更換損壞的陰和陽極板，調整軸系，達到原始設計條件。

2.電除塵器電氣改造方案：

在一、二電場分別安裝高頻電源SIR-85kV/1200mA和SIR-102-70kV/1700mA替換原有的工頻電源，使用高頻電源后電場的二次電源可以提高，電除塵能量注入提高數倍，的提升了電場的收塵能力，三電場加裝ALSTOM的EPICIII控制器，同時加裝ALSTOM上位機系統ProMoIII，建立基于以太網的控制網絡。

在相同電場運行工況下，高頻電源二次電壓比單相工頻電源提高30%以上，電壓更平穩，更提效率。供電為三相平衡供電，對電網影響小，功率因數與轉換轉換效率比工頻電源高，配電容量比工頻低;輸出電壓紋波系數小，有利于提高閃絡電壓，提高電暈功率，提高電除器除塵效率。與工頻電源相比，高頻電源的適應性。高頻電源的輸出由一系列的高頻脈沖構成，可以根據電除塵器的工況提供醉合適的電壓波形?？刂聘叩筒〞r(shí)間，可以輸出不同電壓電流脈沖波形。與工頻電源相比，高頻電源的變換拓?fù)浣Y(jié)構是串聯LC諧振電路，本質上是恒流源，不怕短路，電除塵工作特點(電場擊穿引起的短時間短路狀態)?；鸹刂铺匦院茫瑑H需很短時間(<30μs，而工頻電源需10ms)即可檢測到火花，火花能量小，對供電沖擊小。

靜電除塵器改造高頻電源后，通過二次優化運行，成功選取了醉佳運行工況點，地提高了電除塵設備的運行效率，降低出口煙塵排放，做到節能與環保雙達標。我公司在除塵器改造中可根據現場勘查及實際工況進行設計改造方案，使改造后的除塵設備滿足Z新環保新排放要求。
