電捕焦油器結構簡介

發布時間：2021-12-15

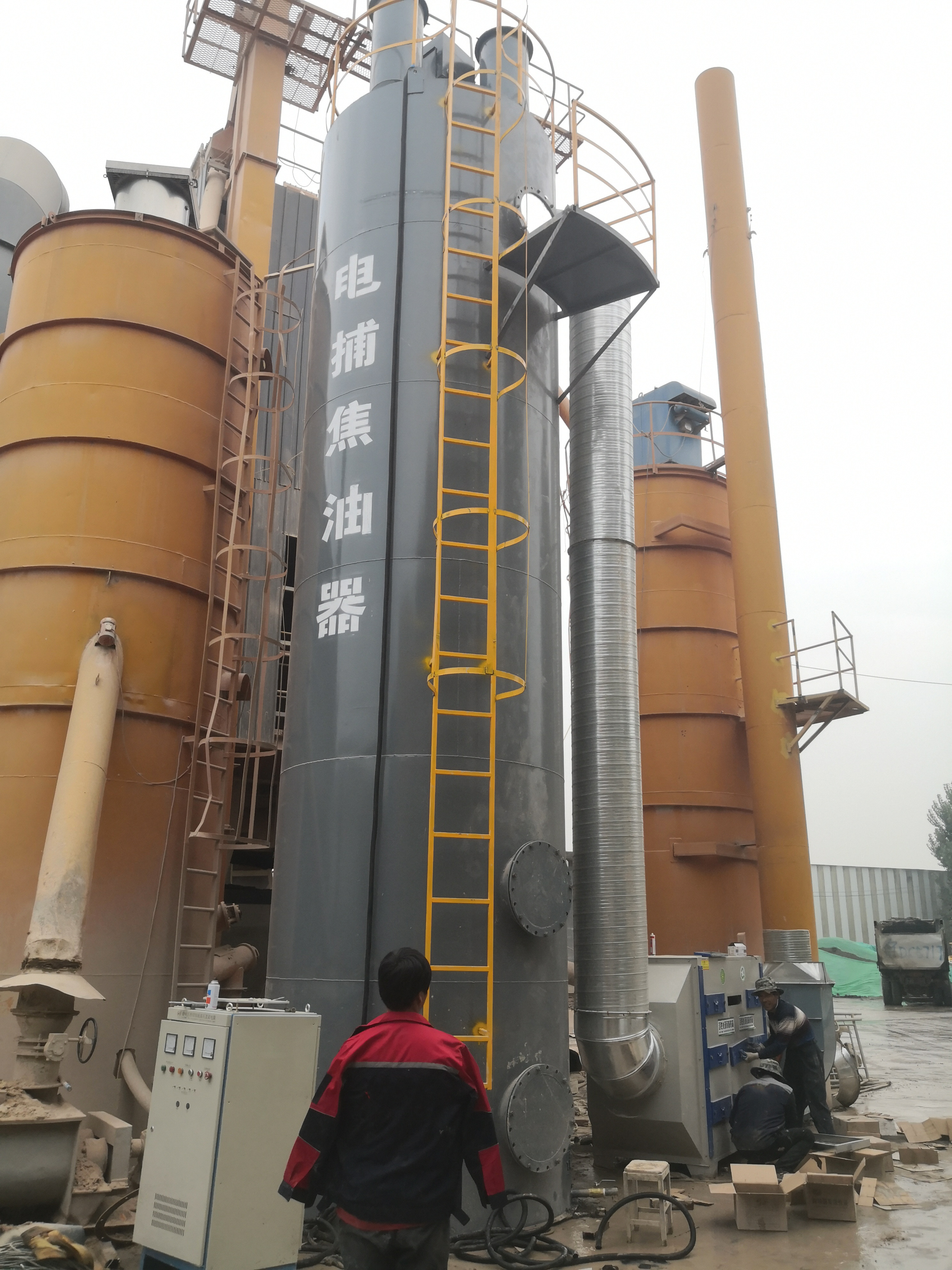

電捕焦油器是焦油、煤氣凈化的主要設備，它的作用是將經過洗滌、冷卻后的煤氣除去焦油、粉塵后送至下道工序。在這里恒興環保給大家講解電捕焦油器的結構構成。

電捕焦油器由主體和供給高壓直流電的整流設備組成。主要由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。

1、筒體

筒體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個閥。

2、沉淀極管束

沉淀極管束是由管束組成，并與筒體上、下部相通。

3、電暈電極

電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。

4、電器絕緣箱

絕緣箱設在筒體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶 、加熱夾套組成。

電捕焦油器就是指利用高壓直流電場的作用分離焦油霧滴和煤氣的焦?fàn)t煤氣初冷設備。具有捕焦油、阻力損失小、氣體處理量大等特點。不僅可后續工序?qū)怏w質量的要求，提高產品回收率，而且可明顯操作環境。
