10噸鍋爐除塵器全面設計簡介

發布時間：2023-05-10

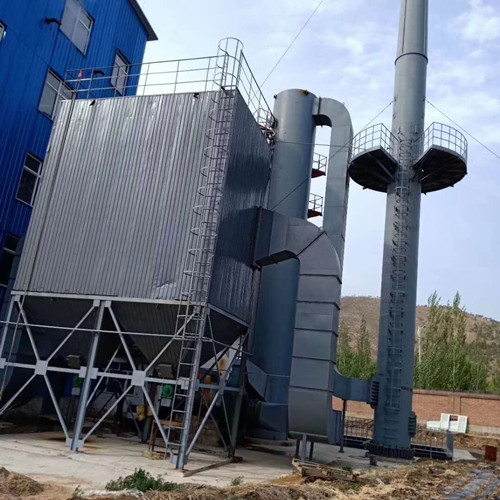

恒興環保根據現場實際情況、設備運行狀況和現場現有條件現設計一套10噸鍋爐除塵器，捕集鍋爐產生的煙氣，煙氣進入布袋除塵器后凈化，達到排放低于10mg/m3。

除塵器的設計：

1.10噸鍋爐除塵器殼體所有受熱部件充分考慮到熱膨脹，灰斗進風口配置調風閥門，它的關閉能除塵器離線，以便除塵器的檢修維護。

2.加大灰斗傾角，提高粉塵在灰斗內的流動性，并在灰斗上設置強立空氣炮，順利卸灰。

3.鍋爐除塵器灰斗設置導流板，交錯布置在灰斗進風口，均衡了煙氣流，同時使煙氣中大顆粒粉塵通過碰撞導流板減緩速度沉降于灰斗底部，減輕濾袋過濾的負荷。

4.中箱體的結構設計，主要是考慮壁板的耐負壓程度和斜隔板的耐負壓程度。

5.上箱體在整個鍋爐除塵器設備的設計中是屬于關鍵部位的設計，它的設計好壞直接關系到鍋爐布袋除塵器能否正常運行；上箱體在設計時，設計有的斜度(2°左右)，以利于雨水的順利排放。

電氣控制方面的設計：

1.10噸鍋爐除塵器整套粉塵處理設備設置了差壓計、溫度檢測儀表用于設備的控制、在線檢測和保護。

2.袋式除塵器灰斗部分設置電加熱裝置，在灰斗設溫度測點。

3.當灰斗壁面溫度高于設計值(可調)時自動關閉電加熱裝置，而當?shù)陀谠O(shè)定溫度時再自動打開電加熱裝置。

4.系統采用PLC進行自動控制，設置差壓及定時清灰控制方式并設有壓力、溫度、料位等檢測報 警功能。

4.除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超過預設報 警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。

保護除塵系統的設計：

1.在鍋爐出現異常情況時，須對鍋爐除塵設備設置旁路進行保護。

2.旁路通常有兩種，一種采用外置旁路形式，另一種采用內置旁路形式。

3.在旁路接入口設氣動提升閥或電動執行機構，并納入自動控制系統和手動啟閉。

4.旁路風門的閥板要求密封，關閉時要求做到零泄漏。

5.除塵系統設置旁路管道，在鍋爐投油、煙溫異常等狀態下使煙氣經旁路管道排放而不經過濾袋，從而有 效地保護除塵器。

6.同時鍋爐除塵器配置了預噴涂裝置(管道噴粉裝置)，用于預噴涂時對除塵器濾袋的保護。
