20噸鍋爐除塵器的設計布置原理及結構

發布時間：2018-11-04

20噸鍋爐除塵器屬于大型除塵設備，設計選型是需要實際工況考察后才可以進行定制，要對除塵器外形設計實際占地，粉塵除塵量，管道的設計和走向，煙氣溫度要求，當?shù)嘏欧艠藴实鹊?，都是要考慮到的制造要點，恒興環保公司技術人員針對大型除塵設備具有豐富的設計經驗和技術，除了大型鍋爐除塵器還有中型和小型，各種工況布袋除塵器供應，被建材，鋼鐵，化工，冶金，供熱公司等廣泛使用。

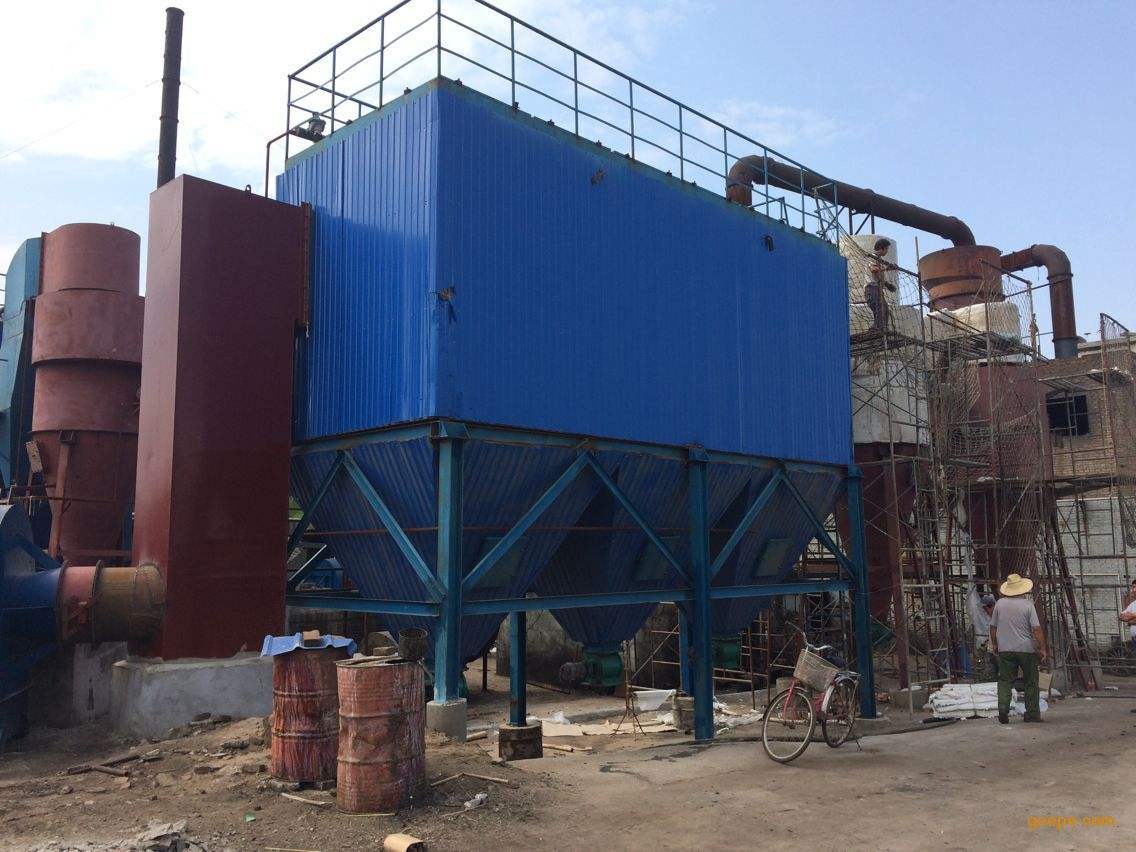

20噸鍋爐布袋除塵器的設計布置：

1、(單)排共5個單元，每室設84條濾袋，每臺除塵器共有濾袋數量84×5= 420條。總過濾面積1260m2/臺。(以上除塵器布置方式、灰斗下法蘭離地高度和除塵器外形尺寸可根據現場情況適當調整)。

2、除塵布袋采用160*6000mm標準規格，采用布袋濾料(PPS+PTFE)，覆膜處理。

3、設備采用外濾式過濾方式，除塵器的濾袋利用彈簧漲圈與花板自鎖聯接，干凈空氣與含塵氣體的分隔。濾袋由袋籠所支撐。

4、在清灰時由PLC發出脈沖信號給電磁脈沖閥(上海袋配)，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。　　

5、除塵器設有頂部防雨棚，防止在環境條件下結露現象的發生及保護除塵器頂部裝置。

6、除塵系統設置了旁路管道，在鍋爐投油、煙溫異常、“四管”爆裂等狀態下使煙氣經旁路管道排放而不經過濾袋，從而地保護除塵器。

7、除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。

8、除塵器進風氣流均布裝置，使進入除塵器的含塵氣體均勻地分布在每個濾袋，地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。

20T燃煤鍋爐除塵器結構特點：

(1)殼體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾袋及其骨架。

(2)灰斗及卸灰機構：卸灰斗可按不同系列、不同粉塵濃度，分別設置螺旋輸送機、空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。

(3)進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

(4)脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

(6)支柱及立式籠梯、欄桿。

20噸鍋爐布袋除塵設備的除塵清灰原理：

除塵過程：含塵氣體經進氣口進入除塵器，較大顆粒的粉塵直接落入灰斗，含有微粒粉塵的氣體通過濾袋，粉塵被滯留在濾袋外表面，而氣體則經凈化后由引風機排入大氣。

清灰過程：隨著過濾工作的不斷進行，附著在濾袋外表面的粉塵不斷增多，除塵器運行阻力增大，某一過濾單元的轉換閥關閉，過濾單元停止工作，反吹壓縮空氣逆向進入過濾單元，吹掉濾袋外表面的粉塵，然后轉換閥板打開，該過濾單元重新工作，清灰轉向下一過濾單元。整個清灰過程是各個過濾單元輪流交替進行的。
