焦化廠地面站除塵器的新工藝原理

發布時間：2018-11-10

恒興焦化廠焦?fàn)t地面除塵站煙氣凈化技術治理裝煤煙塵，目前國內焦?fàn)t出焦除塵系統大部分采用地面站形式的煙氣凈化技術。

焦化廠地面除塵站一般分為裝煤除塵和出焦除塵兩個部分?！　?/p>

1、出焦除塵治理部分：焦炭經推焦車推出焦?fàn)t時產生大量煙塵，經由吸氣罩在負壓作用下將煙塵收集起來，送入集塵管道，經冷卻器對煙塵進行冷卻并去除火焰后進入布袋除塵，經除塵器處理后，干凈的氣體進入大氣。

2、裝煤煙塵治理部分，裝煤煙塵治理難點在于裝煤時，產生的煙塵很輕且粘性很大，如果處理不妥，整個體系不能正常工作。裝煤時煤餅被推入碳化室，爐頭產生的煙塵被大爐門密封在碳化室內，上部殘余煙塵進入負壓狀況集氣罩，經導煙燃燒車充分燃燒后進入地面除塵站。裝煤時爐頂放散孔產生大量的粉性煙塵進入導煙燃燒車，1000攝氏度狀況下燃燒去除苯并芘等粘性物質，燃燒后，殘余煙塵進入地面站除塵站處理，煙氣起首進入粘性煙塵吸附裝置，進一步去除粘性殘存物質，進入預處理器結合預噴涂使煙塵比重增加，使之沉降，保護布袋，經袋式除塵器處理干凈，達標后排入大氣。

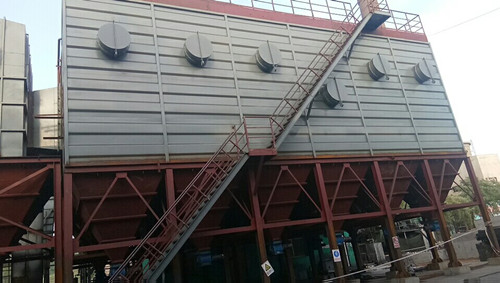

焦化廠地面站除塵器原理：

焦?fàn)t出焦的大量高溫含塵煙氣，經導焦槽上大型吸氣罩捕集后，通過接口翻板閥進入集塵主管，送入蓄熱式冷卻器冷卻，然后進入袋式除塵器凈化。凈化后的煙氣通過風機、消音器及煙囪排入大氣。含塵氣體從布袋除塵器入口進入后，由導流管進入各單元室，在導流裝置的作用下，大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流均勻進入各倉室過濾區，過濾后的潔凈氣體透過濾袋經上箱體、提升閥、排風管排出。

焦化廠除塵器技術特點：

1、裝煤除塵采用非燃燒方式兌入大量的空氣，使煙塵中的可燃成分含量遠低于爆炸下限，了煙塵進入除塵大系統中是的；

2、焦側除塵系統收集的是干燥的焦粉和氣體能的吸收裝煤煙塵中的成分，焦油和水分，不需考慮除塵設備的保溫，加熱，防結露等措施；

3、采用低壓管噴脈沖除塵器提高了除塵器的清灰能力，防止粉塵粘結濾料，而增大系統阻力；

4、本系統設計充分發揮地面除塵設備的凈化處理能力，通過風機和管路系統的設計和控制使裝煤除塵與焦側除塵合為一個系統，可節省改造投資。
