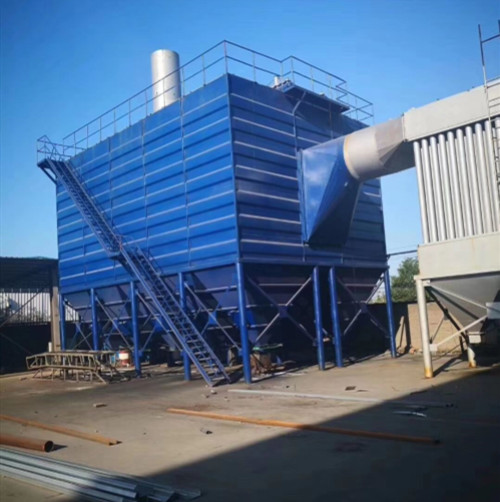

糧食加工、飼料行業專用除塵器花板的設計

發布時間：2019-05-30

除塵花板又叫多孔板，指開有大小相同安裝濾袋的帶孔鋼隔板，它是除塵器中一個重要的組成部，也是除塵器核心技術之一。

在花板設計中主要是布置濾袋孔的距離，該間距與濾袋直徑、濾袋長度、粉塵性質及過濾風速等因素有關。如果孔與孔之間距離過密，則不但會導致濾袋之間相互碰撞磨損，降低濾袋的使用壽命，還會令箱體內氣流上升速度太快，導致煙塵排放量增加，濾料的局部過濾負荷太高和清灰力度不足。如果粉塵的濕度或粘度大，或者是粉塵中含有的絮狀物太多，則會在濾袋之間產生搭橋現象，從而降低過濾而積，影響過濾效率。如果孔與孔之間的距離過疏，則會增大生產成本和設備體積，會影響設備的安裝、運輸并造成材料的不浪費。所以，除塵花板的正確設計與否，是除塵器設計成功與否的關鍵。

根據經驗、用戶的信息回饋以及多方資料的綜合分析后，我公司認為，除塵花板的設計應考慮以下幾點:

1、除塵器花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠的重量，花板負荷過重后產生變形將會影響除塵器濾袋的重直度及袋口處的密封效果，甚至?xí)篂V袋之間產生碰撞磨損，所以設計時在花板下部應做相應的加強處理;

2、制作合格的除塵器花板應光潔平整，不應有撓曲，凹凸不平等缺陷，其平而度偏差不大于花板長度的2/1000;

3,袋與袋之間的距離應該根據濾袋長度、氣流上升速度等綜合考慮后設計，至少大于濾袋直徑的2/5（_小距離不小于40 mm），這樣的設計才合理、;

4、花板孔徑周邊要求光滑無毛刺;用彈性脹圈固定除塵器濾袋的花板孔徑公差為士0.3  mm，花板孔徑加工后安裝位置與理論位置偏差應小于1.5 mm ;

5、花板的板材要是正規廠家生產，板厚為4~6 mm，大多情況下不小于5 mm ;

6、花板與箱體間的連接_采用螺栓聯接，上下連接處加密封墊，應盡量避免焊接或減少焊接，這樣會減少花板而的變形而產生的負而影響;

7、用于糧食加工、飼料等行業的除塵器一般為中小型脈沖除塵器，花板孔大多設計為均勻布置;用于礦山、化工、煉鋼等行業的大中型脈沖除塵器，花板大多設計為疏密相結合的型式。

目前，在糧食加工行業中使用的除塵器多為低壓（0.05 MPa）和高壓（0.40.6 MPa）兩種小型除塵器（相對其它行業來說），有相當一部分的廠家設計的花板孔排列均比較密（孔間距< 160 mm，指配小120 mm的濾袋），雖然除塵器本身的體積比別的廠家略小，降低了成本，但除塵器的除塵效率卻大打折扣，得不償失。

現在是一個提倡環保的時代，氣體除塵有著很廣闊的前景，只要生產廠家按相應的標準和規則去做，降低成本的同時又能合理地設計和制作，就能生產出、的環保產品。
