恒興單機除塵器的設計生產過程與保溫要求

發布時間：2019-06-15

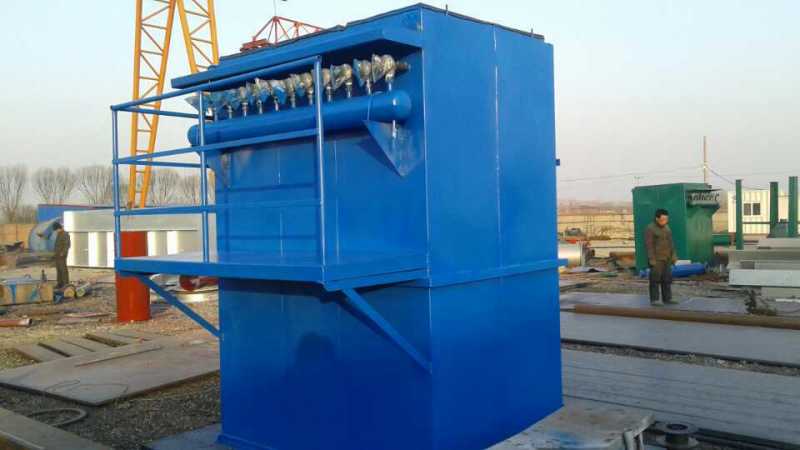

恒興單機除塵器是一種體積小，除塵的空氣凈化設備。適合各種獨立的產塵點，靈活方便，就地集塵，就地處理，能地空氣的潔凈度。單機除塵設備基本結構由除塵箱體，離心風機，濾袋(濾筒)，集塵器及微電腦控制器等組成，粉塵由風機負壓通過吸塵管道吸入除塵器箱體內部，利用重力與，首先粗顆粒粉塵被過濾器初濾而直接降至集塵器，微粒粉塵由過濾器捕集在外表面，潔凈氣體經過濾器濾芯過濾分解凈化后流入潔凈室，從而由風機從出風口排出。整個除塵過濾過程是一個重力、慣性力、碰撞、靜電吸附、篩濾等綜合效應的結果。

單機除塵器的設計特點

1、風機采用離心通風風機結構，風量大，風壓高，并采用消聲措施，使用時噪聲小。

2、除塵濾袋的濾料選用208工業滌綸針刺氈，濾袋結構為扁形袋，每個濾袋內均裝有彈簧骨架，過濾效果好，更換濾袋方便，使用壽命長。

3、除塵器的清灰機構，采用電機帶偏心輪，帶動連桿使濾袋抖動而沾在除塵濾袋外表面的粉塵。清灰機構的控制分自控和手控兩種；自控即風機連續工作，振打清灰可按要求自行進行；手控即風機停止后，清灰機構自動工作，數十秒后自動停止。

4、除塵器殼體上安裝有寬敞又密封的檢修門，便于更換濾袋及修理內部部件。

5、集塵器部件采用抽屜式結構，具有操作清灰方便。

6、單機除塵器一側裝有含塵氣體進風口，可配接拆包口，料灰口，噴砂箱，振動篩，破碎機，斗式提升機和皮帶輸送機等揚塵設備上。

單機布袋除塵器的生產過程

1、除塵器采用型鋼、鋼板結構，材質為Q23。箱體是采用折彎形成的，箱體成型后應光滑平整，不允許有明顯凹凸不平現象。成型后的箱體板應進行整平，并用尺校核幾何尺寸和對角線，除塵器本體安裝后的外形尺寸和外形美觀。成型后的箱體板應進行整平，并用尺校核幾何尺寸和對角線，除塵器本體安裝后的外形尺寸和外形美觀。

2、其中花板孔洞采用冷沖壓制成，兩孔洞的中心距誤差在±2.0㎜?；ò蹇锥粗瞥珊蠛附蛹訌?qiáng)筋板時，應使筋板布置合理，焊接后通過花板平整，濾袋與花板的配合合理，布袋安裝后，嚴密、牢固不掉袋、裝拆方便。

單機布袋除塵器的保溫要求：

（1）單機除塵器保溫內外層接縫應彼此錯開，層間和縫間不得有空穴，保溫密度應在長期運行中不致坍塌的密度。

（2）保溫后的噪音應小于85分貝。

（3）水平夾角大于45度的斜面和臥式結構部位，其保溫層應設支撐件，支撐件應設在法蘭等處的上方，其位置不影響螺栓的拆卸。

（4）為金屬保護層外性的整齊美觀，應適當設置金屬骨架以支撐金屬保護層。

（5）分層保溫的各層伸縮縫應錯開。

（6）單機除塵器保溫結構的部件按保溫結構部件設計選用。

（7）保溫材料選用高溫玻璃棉，容重為32千克每立方米。

（8）高溫玻璃棉規格：50*600*1200（MM）。

（9）外層保護板為軋槽彩鋼板。

（10）頂棚保溫后達到行人條件。
