焦化廠除塵器進行攔焦凈化時的注意事項

發布時間：2018-10-18

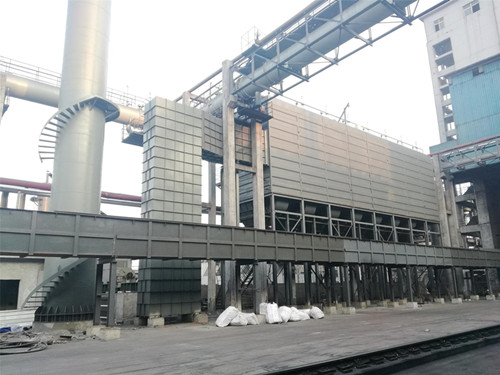

焦化廠脈沖布袋除塵器是恒興公司借鑒技術，研制成功的新型長布袋除塵器，它是在常規短袋脈沖除塵器的基礎上發展起來的一種新型、袋式除塵器，它不僅綜合了分室反吹和脈沖清灰的特點，克服了普通分室反吹強度不足和一般脈沖清灰粉塵再附的缺點，而且加長了濾袋，充分發揮壓縮空氣清灰的作用。

焦化廠攔焦除塵器的工作原理及流程：

1、工作原理——煙氣吸附凈化裝置是利用顆粒過濾層使煙氣中的粉塵和焦油等與氣體分離的一種煙氣吸附凈化裝置，具有結構簡單、顆粒來源廣、、、吸附力強、摩擦輕微、除塵吸附等優點，是理想的煙氣吸附凈化設備。顆粒層吸附過濾煙氣中焦油和粉塵，主要是接觸凝聚作用、篩濾凈化作用和慣性碰擊作用，也有的重力沉降作用。

-吸附凈化設備結構為立式圓型筒體，內部采用截錐體型式短變徑管正、倒放置，形成寬度的環狀立體空間作為濾料層，使用焦塊作為吸附濾料，焦塊由上部加入，顆粒層結構內焦塊自下而上堆積上升，直至顆粒層內全部充滿焦塊。

-煙氣自筒體下部進入筒體內部，由于煙氣流速降低，煙氣中較大顆粒粉塵失速落入下部料斗中，煙氣由各截錐體間的顆粒層進風面通過濾料層進行吸附凈化，焦油和粉塵經碰撞、過濾和吸附被阻留在焦炭表面蜂窩孔里和顆粒間的微孔中，凈化后的煙氣由環形顆粒層里表面進入中間柱狀空間，自下而上運動，經上部出風管排出。隨著顆粒層凈化煙氣時間的延長，阻力不斷上升，凈化效率也不斷提高，當阻力達到較高設計限量時，就需排出筒體顆粒層內的焦塊。

2、工作流程——吸附凈化煙氣的焦炭由汽車卸至地下小料倉，然后經振動給料機、斗式提升機、埋刮板輸送機送入吸附凈化裝置本體上部預存料斗中。當上部貯焦料槽上料位計發出料位充滿信號后，可以認為顆粒層內已全部充滿塊焦，焦炭供料各設備停止運轉（振動給料機、斗式提升機、埋刮板輸送機）。裝煤煙氣由吸附凈化裝置的下部進入，通過焦炭層而凈化，再由吸附凈化裝置的上部排出進入除塵器。吸附凈化裝置中的焦炭工作時間后，需進行連續新（新周期依除塵器濾袋壓差變化而定）。換焦炭時，由裝置筒體下部電動格式閥將裝置內的舊焦炭間歇排至外運焦塊倉內貯存，然后由汽車外運。為節約新焦炭，一部分舊焦炭可循環使用，與新焦炭混合加入地下小料倉，循環使用次數可根據舊焦炭表面焦油粘附情況而定。

焦化廠除塵器進行攔焦凈化時的注意事項：

1、 當上升管在焦側時，裝煤除塵的煙氣轉換閥組及管道設置在爐頂機側，在爐門上方設吸氣罩，并通過管道接入煙氣轉換閥。當導煙車上的排煙活動對接套筒與設在機側爐頂?shù)臒煔廪D(zhuǎn)換閥接通時，同時實現爐口上方吸氣罩與煙氣轉換閥接通，爐內煙氣和爐口煙氣在煙氣轉換閥內部匯合后進入地面除塵站進行凈化。

2、當上升管在機側時，裝煤除塵的煙氣轉換閥組及管道設置在爐頂焦側，在機側爐口上方設吸氣罩并通過管道接入設在機側上升管之間的較小煙氣轉換接口。導煙車上分別設焦側、機側兩個活動對接套筒，與兩側爐頂?shù)臒煔廪D(zhuǎn)換接口接通，爐內煙氣和機側爐口煙氣在導煙車內部匯合后進入焦側煙氣轉換閥，終進入地面除塵站進行凈化。
