恒興環保分析:焦化廠除塵器處理煙氣中焦油的方式

發布時間：2019-04-28

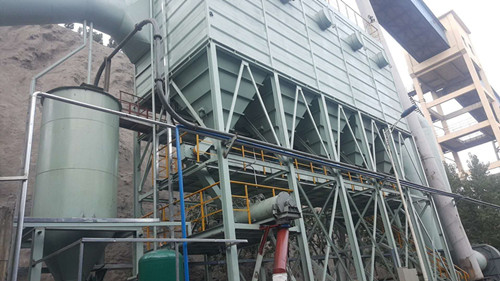

恒興焦化廠除塵器采用的是低壓清灰方式，也就是低壓脈沖噴吹袋式除塵器，是總結了各袋式除塵器的基礎上出來的新型除塵設備。該除塵器濾袋噴吹程序和控制時間由電氣PLC系統進行控制，利用推焦過程中收集在濾袋表面的焦粉，來防止裝煤過程中煙塵含有焦油和水汽粘結濾袋，設備長期穩定運行。

當焦化廠裝煤和出焦結束時煙氣量減少，氣體被冷卻很容易結露。給脈沖袋式除塵器的設計增加度。針對焦?fàn)t煙氣的特點，常規的脈沖袋式除塵器已不能的的工作。因此常規的脈沖袋式除塵器，不能直接對焦?fàn)t煙塵進行的處理。

焦?fàn)t出焦的大量高溫含塵煙氣，經導焦槽上大型吸氣罩捕集后，通過接口翻板閥進入集塵主管，送入蓄熱式冷卻器冷卻，然后進入袋式除塵器凈化。凈化后的煙氣通過風機、消音器及煙囪排入大氣。通過布袋除塵器和冷卻器捕集下來的粉塵經氣動雙層排灰閥進入刮板輸送機，再由斗式提升機將粉塵送入粉塵倉，然后由加濕卸灰機定期將粉塵裝入汽車運出。為節省電能，在通風機和電機之間配置了調速型液力偶合器，通過摩電道將信號傳輸?shù)匠龎m站地面控制系統，通風機由低速轉為高速時產生較大的吸力，將粉塵抽到除站進行處理，推焦后，偶合器勺管由高位轉為低位，風機由高速變?yōu)榈退佟?/p>

焦化廠煙氣中的焦油主要是在裝煤過程中產生的，如果焦油附著在布袋上，可使布袋的透氣性變差，系統阻力增加，造成布袋報廢，除塵系統失效。因此應在煙氣進入布袋前進行的處理。我們?cè)谠O(shè)計中采用2次焦油處理方式，是將裝煤車裝煤時產生的煙氣，在除塵站風機的吸引下，從密封套筒的夾層經導管進入裝煤車上的燃燒室進行燃燒，可燒掉大部分焦油。剩下的少量焦油在煙氣進入布袋前進行預噴涂，即混入CaO或除塵收集的焦粉進行第2次焦油處理。
