焦化廠除塵器：焦?fàn)t除塵器水密封特點分析

發布時間：2018-11-06

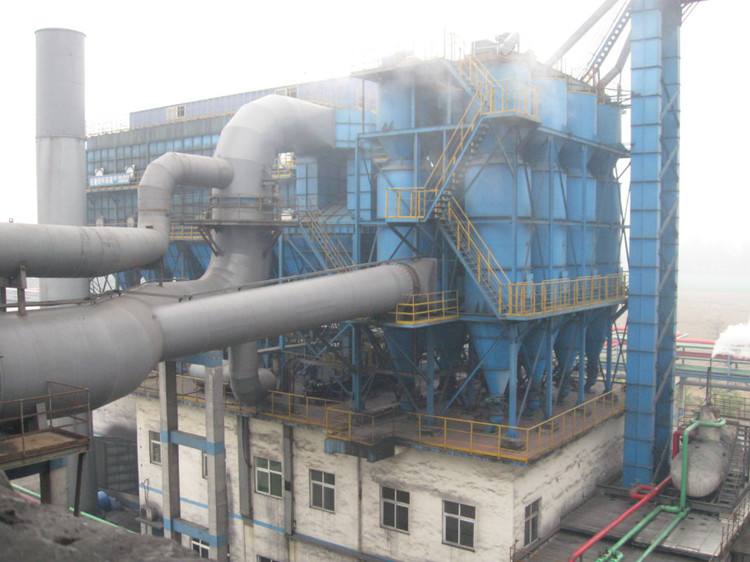

焦化廠焦?fàn)t地面站除塵器是一種占用空間小，又能同時輸送搗固焦?fàn)t裝煤煙塵和推焦煙塵的零泄漏的多煙道結構，而且設備制造成本低、自動化操作、維護方便又的焦?fàn)t除塵水封集塵系統。

焦?fàn)t除塵管路對接的地面除塵管路型式：

（一）皮帶集塵管路

（二）翻板集塵管路

（三）水封集塵管路

焦化廠除塵器水密封適用于搗固焦?fàn)t裝煤和推焦時，地面站風機由低速變?yōu)楦咚?，搗固裝煤車和推焦機尾部U型導煙管伸入水封槽中由水封槽的入口端伸入由出口端伸出與分隔后的集塵煙道的腔室連通，搗固裝煤和推焦外溢煙塵分別通過兩根U型導煙管進入上下布置的不同的集塵煙道中，然后將收集的煙塵輸送到地面站進行凈化處理。其中水封槽里的水對煙塵的輸送進行零泄漏密封，可以同時密封這兩個集塵煙道，每個集塵煙道工作時在水封槽里形成不同的水位壓差，壓力由地面站變頻風機調節控制達到水位壓差穩定，進而實現分別用于搗固裝煤除塵和推焦除塵煙塵的輸送，兩個集塵煙道互不影響，兩個集塵煙道可以單獨工作，也可以同時工作。

在兩個集塵煙道對煙塵輸送的過程中有少量的水汽因降溫沉積到集塵煙道下部，還設置了排水系統對集塵煙道沉積的少量水定期進行排空。水封槽底部設置循環水系統，對水封槽里的水進行排放和補充。水封槽、集塵煙道A和集塵煙道B由支架支撐，但并非剛性連接，而采用集塵煙道整體和水封槽整體底端框架預設凸出結構嵌入于支架頂部預設凹槽內，實現水封槽長度方向上可竄動寬度方向上限位的連接形式，此結構用于釋放應力，結構的。

焦?fàn)t除塵器水密封的設計特點：

1、結構簡單、維護方便、自動化控制、性高、性高。

2、采用多煙道，可以同時輸送搗固裝煤煙塵和推焦煙塵。

3、占用空間小，不受現有爐體、搗固裝煤車、推焦機空間布置的限制。

4、采用水密封結構，實現了零泄漏，環保性好。
