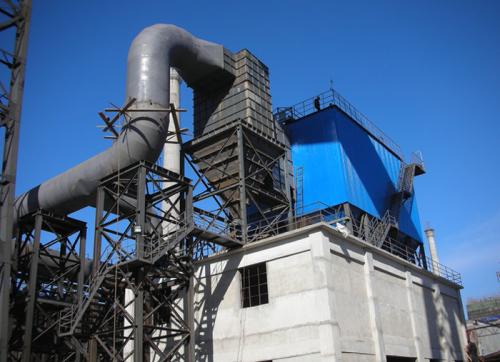

焦化廠焦?fàn)t地面除塵站煙塵處理工程

發布時間：2019-03-24

焦化廠焦?fàn)t地面站除塵器為焦化行業煙塵處理的主體設備，煙氣在引風機的作用下自焦側攔焦吸塵罩吸入后，先經對接閥管道，然后經阻火器、預噴涂、脈沖袋式除塵器凈化后，由引風機經煙囪排至大氣。除塵器收集的粉塵通過氣力輸送臨時貯存在儲灰倉內，通過星型卸料器集中單點加濕卸灰，用車外運。

焦?fàn)t地面除塵站一般分為裝煤除塵和出焦除塵兩個部分：　　

1、出焦除塵治理部分：焦炭經推焦車推出焦?fàn)t時產生大量煙塵，經由吸氣罩在負壓作用下將煙塵收集起來，送入集塵管道，經冷卻器對煙塵進行冷卻并去除火焰后進入布袋除塵器，經除塵器處理后，干凈的氣體進入大氣。

2、裝煤煙塵治理部分：裝煤煙塵治理難點在于裝煤時，產生的煙塵很輕且粘性很大，如果處理不妥，整個體系不能正常工作。裝煤時煤餅被推入碳化室，爐頭產生的煙塵被大爐門密封在碳化室內，上部殘余煙塵進入負壓狀況集氣罩，經導煙燃燒車充分燃燒后進入地面除塵站。

1 風機風量：320000 m3/h

2 風機全壓：6000Pa

3 除塵器過濾面積 6000m2

4 煙氣溫度 <120℃

5 排出氣體的顆料物排放濃度 ≤20mg/Nm3

6 主電機裝機容量 900KW  10KV  防護等級為IP55

7 除塵器側板壁厚6mm。

8 除塵器花板厚6mm。

9 除塵器室隔板厚4mm。

10 儲灰倉出料口高度2.0米。

11 過濾風速：0.88m/min

12 室    數：12個

13 濾袋規格：φ160×6000mm

14 數量：2016條

15 濾袋材質：覆膜針刺氈

16 脈沖閥規格：3″

17 數量：144只

18 離線閥：12臺

19 壓縮空氣壓力：0.3~0.5MPa

20 除塵器阻力：1400-1700Pa

21 除塵效率：99.8%

22 除塵干管：DN2200mm

23 排煙管：  DN2800mm
