焦化廠煉焦、裝煤、攔焦除塵系統工藝流程

發布時間：2019-03-25

解決焦化廠焦?fàn)t裝煤和推焦過程中產生的固體懸浮物的處理和收集問題，對于保護工作環境和防治大氣污染有著重要的作用。

隨著經濟的發展，節約資源，保護環境，實施可持續發展已經成為我國經濟發展的基本國策。對于焦化行業來說，在環境保護日趨嚴格，污染物排放標準日趨提高的情況下，解決好在焦?fàn)t生產過程中所產生煙塵的回收凈化問題對于保護操作環境和防治大氣污染是重要的。

在焦?fàn)t生產過程中所產生的煙塵大部分集中在裝煤和出焦等環節，并無組織排放到大氣紅，其中含有固體懸浮物、苯可溶物、苯并芘、H2S、NH3等物質，這些害物質對人體健康和環境產生影響是以固體懸浮物為載體而存在的，因此，對焦?fàn)t裝煤和推焦過程中所產生的固體懸浮物的收集處理是解決物質危害的根本途徑和關鍵環節。

1、煉焦除塵系統工藝總體概述

煉焦除塵分為裝煤除塵和出焦除塵兩部分，焦?fàn)t煉焦煙塵治理的方法是：

（1）裝煤除塵采用的是爐頂導煙車的導煙技術，借助高壓氨水噴灑產生的負壓把荒煤氣導入相鄰的處于結焦末期的炭化室里，再由上升管送入集氣管，爐頭煙塵由布置在爐口上方的爐頭煙罩收集，送往地面站集中處理。

（2）出焦除塵采用攔焦車集塵裝置收集，通過地面除塵站把出焦時產生的煙塵凈化排空。裝煤、出焦可采用同一地面除塵站，不同的是裝煤除塵之前，需要對布袋施加一個預噴涂的過程。

2、裝煤除塵系統工藝流程

準備裝煤前，爐頂導煙車就位，提起爐蓋，機側伸縮套筒與機側煙塵收集裝置對接，放下導煙管，此時啟動高壓氨水系統，裝煤車爐門密封裝置到位，開始裝煤。

U型管導煙車是通過U型管將裝煤過程中產生的大量荒煤氣及煙塵導入相鄰的處于結焦末期的炭化室并通過該炭化室上升管導入集氣管內，它從工藝上實現清潔煉焦的技術，既能實現節能減排，而且投資小，構思巧妙，因此正在被推廣使用。

3、攔焦除塵系統工藝流程

出焦過程中，由攔焦集氣罩收集出焦煙氣，通過皮帶提升小車進入在焦側第三軌外安裝皮帶集塵管道中，再由除塵風管引入地面站中。除塵風機通過變頻器調速。出焦除塵地面站系統與攔焦車信號連鎖，當攔焦車給出推焦信號時, 關閉非常閥，連通固定集塵干管，接著除塵風機高速運轉,進行除塵工作。推焦停止后, 除塵風機低速運轉，達到節能目的。開啟氣動非常閥，蓄熱式冷卻器降溫，為下一循環作準備。

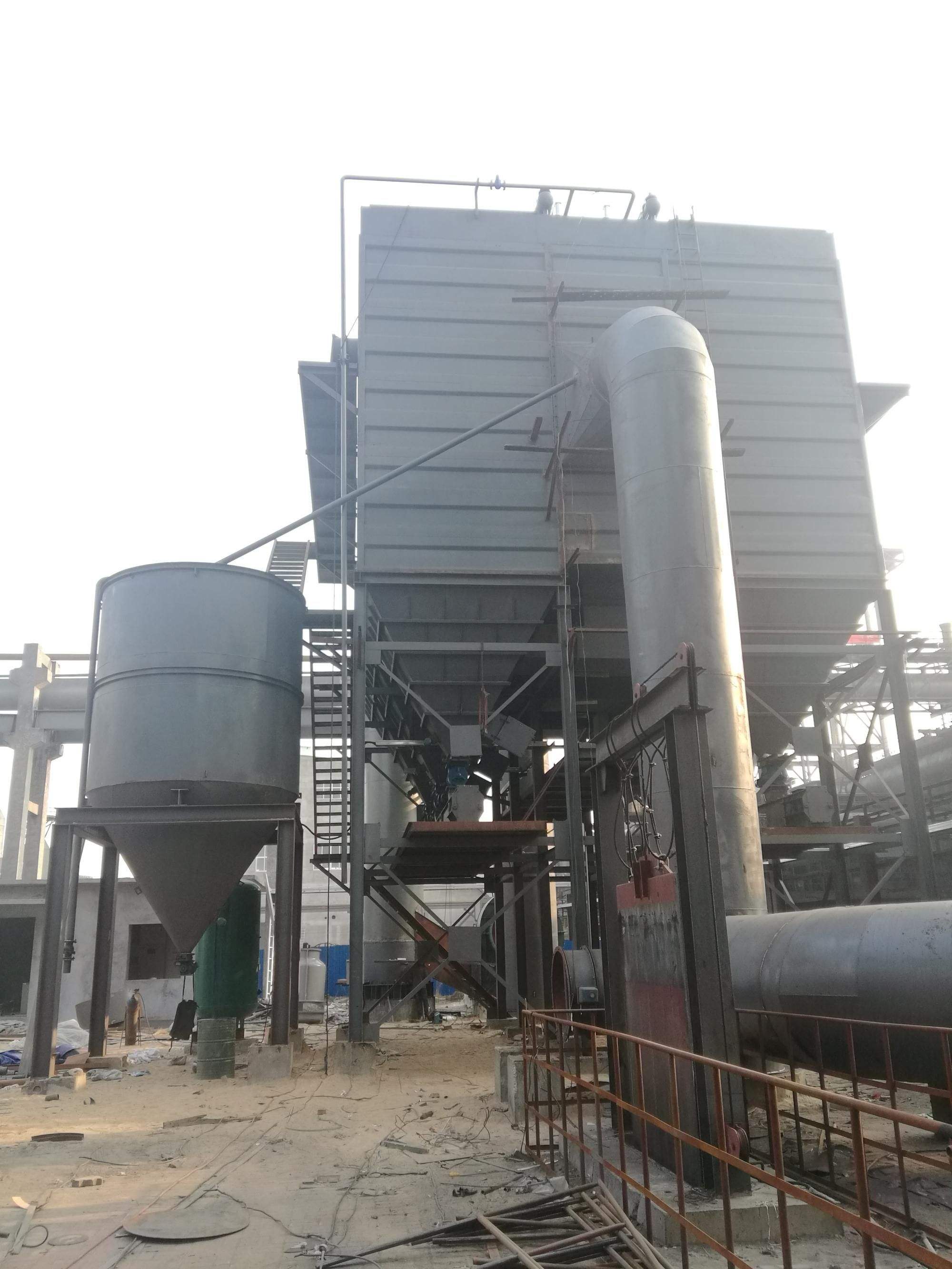

出焦除塵系統主要有：攔焦集氣罩、皮帶提升小車、平衡閥、伸縮節和端部消音、蓄熱式冷卻器、長袋低壓脈沖式布袋除塵器、風機機組、變頻器和輸灰系統等。
